Benang Pemasangan Hidraulik: Panduan Identifikasi untuk NPT, JIC, ORFS, BSP, dan Metrik

Misalkan rangkaian selang yang baru dikirim dipasang ke port pompa selama tiga putaran dan kemudian diikat. Memaksanya sedikit lagi akan menghasilkan sambungan yang terlihat benar tetapi bocor segera setelah sistem mencapai tekanan pengoperasian. Dalam servis lapangan, ulir pemasangan hidraulik yang tidak cocok jauh lebih sering menyebabkan kebocoran, lubang port, dan hilangnya waktu produksi dibandingkan selang yang rusak. Memahami kelompok thread, dan cara mengidentifikasinya, memecahkan sebagian besar masalah ini sebelum masalah tersebut dimulai.

Mengapa Benang Pemasangan Hidraulik Penting

Benang pada alat kelengkapan hidrolik berfungsi lebih dari sekadar menyatukan bagian-bagian. Mereka menghasilkan gaya penjepit, dan dalam beberapa desain mereka adalah satu-satunya elemen penyegel. Jika standar ulir salah, geometri seal juga salah. Hasilnya dapat berupa tangisan yang lambat, semprotan oli bertekanan tinggi, intrusi kontaminasi, atau fitting yang terlepas karena tekanan.

• Benang tirus model NPT menyatu untuk menyegel, yang berfungsi untuk sirkuit bertekanan rendah tetapi dapat kendor karena getaran.
• Sambungan ulir lurus seperti JIC dan ORFS bergantung pada sudut dudukan dan posisi cincin-O yang presisi, bukan pada gangguan ulir.
• Mencampur benang BSP 55 derajat dengan benang NPT 60 derajat dengan diameter yang sama biasanya macet setelah beberapa putaran.
• Satu benang yang salah diidentifikasi dapat menyebabkan pengerjaan ulang, pengiriman tambahan, dan waktu henti mesin yang jauh melebihi biaya pemasangan itu sendiri.

Keluarga Benang Pemasangan Hidraulik Utama

Industri hidrolik bekerja dengan standar ulir yang terbatas. Daftar di bawah ini mencakup hal-hal yang paling sering Anda temui.

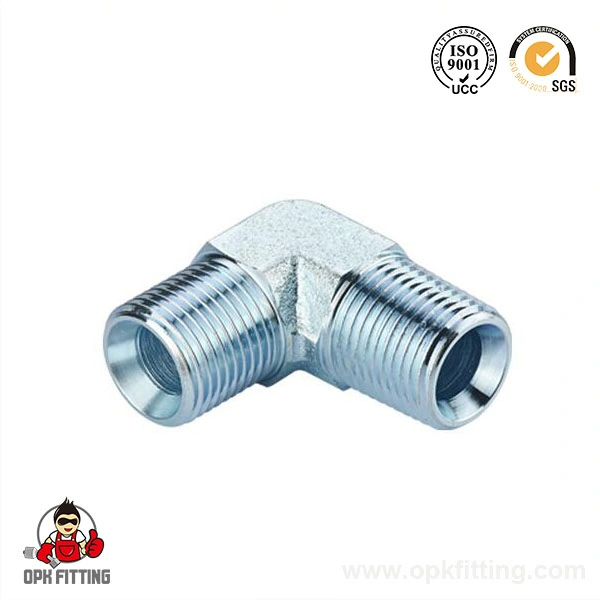

NPT dan NPTF

Benang National Pipe Tapered memiliki bentuk benang 60 derajat dan mengecil 3/4 inci per kaki. Gerakan baji dari benang runcing membentuk segel. NPTF, versi Dryseal, dikerjakan dengan mesin sehingga puncak dan akar sedikit berubah bentuk dan disegel tanpa sealant tambahan. Benang NPT umum digunakan pada aksesori bertenaga fluida di Amerika Utara. Untuk sistem hidrolik bertekanan tinggi, hal ini umumnya dihindari karena getaran dapat melonggarkan sambungan dan akar ulir menciptakan jalur kebocoran spiral.

JIC 37 Derajat Flare (SAE J514)

Sambungan JIC menggunakan ulir UNF lurus dan flare cone 37 derajat. Suar jantan duduk di kerucut betina dalam kontak logam-ke-logam. Tidak diperlukan sealant atau mesin cuci. Karena permukaan penyegelan berbentuk kerucut, sambungan tetap rapat selama siklus perakitan berulang. JIC banyak digunakan untuk rakitan selang dan sambungan tabung dalam hidrolika industri dan bergerak. Untuk ujung selang yang sudah jadi, milik kami Fitting kerucut 74 derajat jantan JIC dikerjakan dengan geometri SAE J514 yang sama.

16711 JIC Pria 74° Produsen Kerucut, Pabrik OEM/ODM - Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd adalah top China ODM & OEM 16711 JIC Male 74° Cone produsen & pabrik.Deskripsi ProdukNama Produk: Jic Ma... Lihat Produk →

ORFS (Segel Wajah O-Ring, SAE J1453)

ORFS menggunakan benang lurus untuk menarik wajah laki-laki yang rata dengan kuat ke cincin-O yang terpasang di lekukan pada wajah perempuan. Cincin-O memasok segel; benang hanya menyuplai gaya penjepit. Hal ini menjadikan ORFS salah satu jenis sambungan paling andal untuk saluran bertekanan tinggi dan bergetar tinggi. Hal ini juga memudahkan selama perakitan karena cincin-O terkompresi dalam alur yang ditentukan. Kami Perlengkapan segel Cincin-O jantan ORFS ikuti profil segel muka SAE J1453 standar untuk ujung selang hidrolik.

14211 ORFS Produsen Segel O-Ring Pria, Pabrik OEM/ODM - Ningbo Opk Fitting C Ningbo Opk Fitting Co., Ltd adalah produsen & pabrik Segel O-Ring Pria ODM & OEM 14211 ORFS China teratas.Deskripsi ProdukNama Produk: 14... Lihat Produk →

BSPP dan BSPT

British Standard Pipe muncul dalam bentuk paralel (BSPP) dan meruncing (BSPT). Keduanya menggunakan bentuk benang Whitworth 55 derajat. Dalam hidrolika, port BSPP biasanya disegel dengan mesin cuci berikat, cincin-O, atau dudukan kerucut 60 derajat yang dimasukkan ke dalam port. Segel BSPT pada benang. Benang BSP terlihat mirip dengan benang NPT tetapi secara mekanis tidak kompatibel karena sudut dan nadanya berbeda. Untuk port dudukan kerucut 60 derajat, Perlengkapan kursi kerucut 60 derajat pria BSP menawarkan pertandingan langsung untuk majelis putra BSPP.

12611 BSP Pria 60° Produsen Kursi Kerucut, Pabrik OEM/ODM - Ningbo Opk Fitting Ningbo Opk Fitting Co., Ltd adalah produsen & pabrik Kursi Kerucut 60° Pria 12611 BSP China teratas.1. Bahan Baku: Baja Karbon &... Lihat Produk →

Thread Metrik (DIN dan ISO)

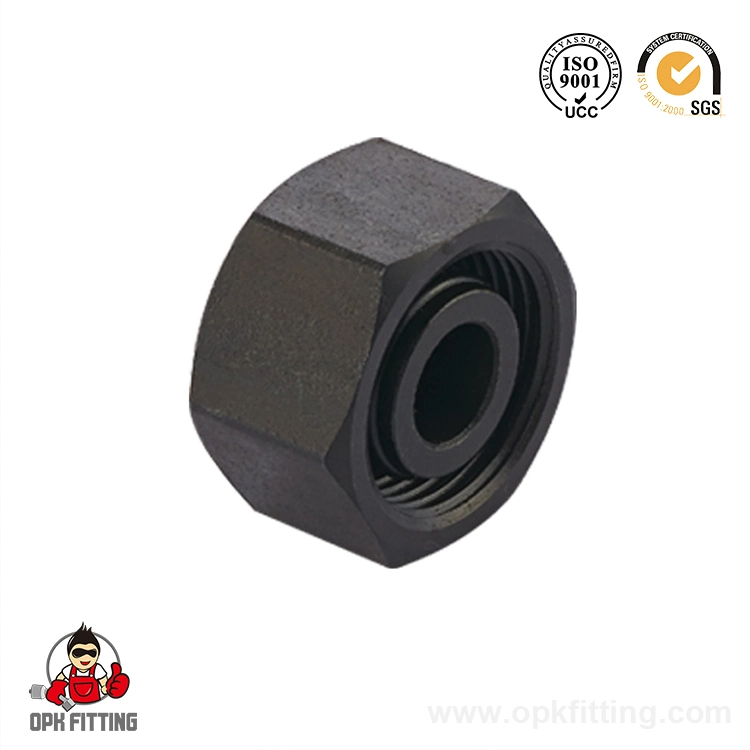

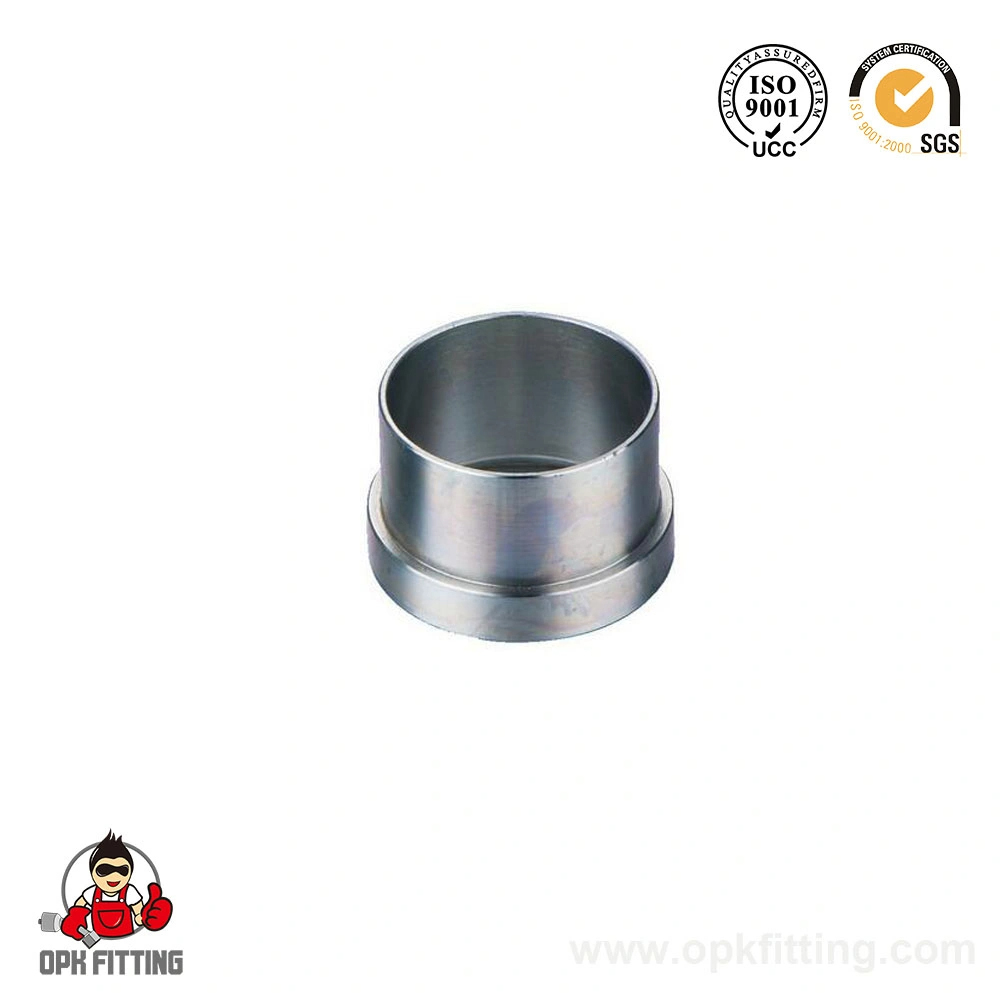

Sistem kerucut 24 derajat DIN 2353 / ISO 8434-1 merupakan standar pada banyak mesin Eropa. Ujung tabung dilebarkan atau dipotong menjadi kerucut 24 derajat, kemudian ditahan dengan mur dan selongsong pemotong atau cincin-O. ISO 6149 mendefinisikan port ulir lurus metrik dengan segel cincin-O, yang terlihat seperti ORFS tetapi menggunakan ulir metrik. Perlengkapan kerucut 60 derajat JIS, umum pada peralatan Jepang, memasangkan ulir yang kompatibel dengan BSPP dengan dudukan 60 derajat. Ketiga kelompok metrik ini tidak dapat dipertukarkan kecuali geometri port dan segel sama persis.

Empat Langkah untuk Mengidentifikasi Benang Pemasangan Hidraulik

Anda dapat mengidentifikasi hampir semua fitting hidraulik dengan kaliper, pengukur jarak ulir, dan bagan referensi yang diketahui.

1. Periksa apakah benangnya meruncing atau sejajar. Letakkan ujung jantan pada permukaan yang rata dan lihat sepanjang profil benang. Benang meruncing (NPT, BSPT, NPTF) turun ke bawah menjelang akhir. Benang paralel (JIC, ORFS, BSPP, metrik) memiliki diameter yang sama.
2. Ukur nada dengan pengukur. Sambungan imperial menggunakan benang per inci; koneksi metrik menggunakan milimeter per utas. Tuliskan nada dan diameter utama dari jangka sorong.
3. Identifikasi metode penyegelan. Carilah kerucut 37 derajat, kerucut 45 derajat, alur cincin-O, permukaan datar, kerucut 24 derajat, atau benang runcing. Geometri segel adalah petunjuk tercepat untuk rangkaian benang.
4. Bandingkan nomor Anda dengan bagan standar untuk jenis segel tersebut. Thread seperti 16/9-18 UNF muncul di JIC, ORFS, dan beberapa adaptor BSP; geometri kursi menentukan mana yang sebenarnya Anda miliki.

Perbandingan Benang Pemasangan Hidraulik

Tabel di bawah merangkum perbedaan antara kelompok fitting utama.

Metode Penyegelan dalam Tampilan Cutaway

Tiga prinsip penyegelan dalam perbandingan isometrik: kerucut suar (JIC), cincin-O terkompresi (ORFS), dan benang tirus wedging (NPT/BSPT).

Kesalahan Umum dan Berapa Kerugiannya

• NPT versus BSPT: keduanya meruncing dan mudah membingungkan. Karena bentuk NPT 60 derajat dan BSP 55 derajat berbeda, keduanya mulai dijalin tetapi diikat sebelum disegel. Kalau dipaksakan, portnya bisa retak.
• Suar JIC versus SAE 45 derajat: kerucut 37 derajat dan kerucut 45 derajat tampak serupa pada fitting yang aus. Suar yang salah menyebar karena torsi dan bocor pada siklus tekanan pertama.
• ORFS versus ISO 6149: keduanya menggunakan permukaan datar dengan cincin-O, namun jarak ulirnya berbeda. Cross-threading menghancurkan port.
• Menggunakan kembali ferrule atau dudukan suar yang rusak: goresan kecil menciptakan jalur kebocoran yang tidak dapat ditutup oleh pengaturan torsi apa pun.

Memilih Pemasangan yang Tepat untuk Aplikasi Anda

Mulai dari port komponen, bukan dari selang. Periksa standar port, lalu cocokkan ujung selang atau adaptor. Pertimbangkan tekanan kerja, getaran, frekuensi perakitan, suhu, dan ruang perutean. Pemilihan bahan juga mempengaruhi sambungan: baja lebih tahan terhadap korosi dan kerusakan dibandingkan baja karbon berlapis seng, dan baja tahan karat menambah bobot dan biaya. Untuk informasi lebih lanjut tentang pemilihan material, lihat ikhtisar ini bahan pemasangan pipa hidrolik . Jika Anda dapat mengidentifikasi portnya tetapi memerlukan opini kedua tentang thread pastinya, hubungi tim pabrik OPK dan sertakan pembacaan pengukur benang dan foto yang jelas.
