Apa Pemasangan Selang Industri Apakah dan Mengapa Itu Penting

Sebuah fitting selang industri adalah komponen konektor yang menghubungkan selang fleksibel ke pipa, katup, pompa, silinder, atau selang lainnya , menyegel sambungan sehingga cairan atau gas dapat bergerak melalui sistem tanpa bocor. Biasanya terdiri dari badan kopling, ferrule atau selongsong yang mencengkeram selang, dan antarmuka ulir atau flensa di ujung berlawanan yang berpasangan dengan sistem lainnya.

Sebagian besar alat kelengkapan selang industri yang dijual saat ini dibuat sebagai alat kelengkapan selang standar industri, yang berarti bentuk ulir, sudut penyegelan, dan dimensi mengikuti spesifikasi yang diakui seperti SAE, MAKAN, ISO, atau BS, bukan hanya desain eksklusif. Standarisasi inilah yang memungkinkan pemasangan dari satu proses produksi dapat dipadukan dengan selang, katup, atau port silinder yang diproduksi di tempat lain secara andal. Hal ini sangat penting dalam sistem pengangkutan hidraulik dan fluida karena ketidaksesuaian dapat berarti kebocoran di bawah tekanan, bukan ketidaknyamanan kecil.

Panduan selanjutnya ini menjelaskan cara pembuatan fitting selang standar, perbandingan standar benang dan penyegelan, cara mengukur fitting selang hidrolik untuk tekanan dan diameter selang tertentu, dan apa yang harus dicari di produsen fitting selang industri.

Apa itu a Pemasangan Selang Standar

Perlengkapan selang standar adalah kopling yang dibuat berdasarkan dimensi dan spesifikasi ulir yang dipublikasikan, bukan geometri khusus atau kepemilikan. Spesifikasi yang paling banyak direferensikan dalam pekerjaan selang hidraulik dan industri mencakup fitting ulir lurus dan suar SAE, fitting metrik DIN yang umum digunakan pada peralatan Eropa, fitting ISO yang digunakan untuk kompatibilitas peralatan lintas batas, dan fitting BS yang umum pada peralatan pasar Inggris dan Persemakmuran.

Memilih pemasangan selang standar industri dibandingkan desain eksklusif umumnya menyederhanakan pemeliharaan di masa depan, karena suku cadang pengganti dapat bersumber dari lebih dari satu jalur produksi tanpa mendesain ulang titik sambungan.

Cara Kerja Perlengkapan Selang Industri: Komponen Inti

Setiap pemasangan selang industri memiliki tiga zona fungsional, terlepas dari standar benang atau ukuran selang.

Kopling Selang dan Ferrule

Badan kopling dimasukkan ke dalam atau melewati ujung selang, dan ferrule atau selongsong menekan di sekitar selang selama crimping untuk mengunci fitting pada tempatnya dan menyegel lapisan luar selang pada betis fitting.

Antarmuka Benang dan Segel

Ujung fitting membawa benang atau flensa yang menghubungkan ke seluruh sistem. Penyegelan terjadi baik melalui ulir tirus yang menyegel kontak, ulir paralel yang dipasangkan dengan cincin-O atau mesin cuci berikat, atau antarmuka suar dan kerucut yang menyegel kontak logam-ke-logam di bawah torsi.

Perlengkapan Berkerut Versus Dapat Digunakan Kembali

Fitting berkerut dipasang secara permanen ke selang menggunakan mesin crimping dan tidak dapat dilepas tanpa memotong selang, sedangkan fitting yang dapat digunakan kembali atau dipasang di lapangan disekrup atau dijepit ke ujung selang dan dapat dibongkar dan dipasang kembali, yang sesuai dengan situasi perbaikan lapangan di mana mesin crimping tidak tersedia.

Ukuran Pemasangan Selang Tekanan Tinggi berdasarkan Diameter Selang

Kapasitas tekanan kerja umumnya turun seiring dengan bertambahnya diameter dalam selang, karena lubang yang lebih besar memerlukan lapisan penguat yang lebih tebal secara proporsional untuk menahan tegangan dinding yang sama. Pemasangan selang bertekanan tinggi pada selang berdiameter kecil seringkali dapat menangani tekanan kerja yang jauh lebih tinggi dibandingkan rangkaian pemasangan yang sama pada selang berdiameter lebih besar , itulah sebabnya menentukan ukuran berdasarkan diameter saja tanpa memeriksa peringkat tekanan merupakan kesalahan spesifikasi yang umum.

Gambar 1: Referensi umum pita tekanan kerja berdasarkan ukuran lubang selang. Peringkat sebenarnya bergantung pada lapisan penguat, desain pemasangan, dan faktor keamanan yang diterapkan.

Kriteria Pemilihan Pemasangan Selang Hidraulik

Selain diameter dan tekanan, beberapa parameter lain menentukan apakah pemasangan selang hidrolik akan bekerja dengan andal dalam sistem tertentu.

Gambar 2: Tren penurunan daya secara umum menunjukkan kapasitas tekanan menurun seiring dengan kenaikan suhu pengoperasian, yang dinyatakan sebagai persentase dari nilai tekanan dingin.

Jenis Pemasangan Selang Berulir Dijelaskan

Pemasangan selang berulir dapat menggunakan beberapa ulir dan geometri penyegelan yang berbeda, dan mencampurkan keduanya yang salah adalah salah satu penyebab paling umum kebocoran sambungan pada sistem hidrolik.

Benang NPT

Segel ulir National Pipe Tapered dengan menyatukan benang runcing jantan dan betina, biasanya dibantu dengan penyegel ulir, dan umum dilakukan pada peralatan industri dan pertanian umum.

Benang BSP

Benang Pipa Standar Inggris hadir dalam bentuk runcing dan paralel, dengan versi paralel menyegel melalui mesin cuci terikat daripada gangguan benang, yang umum terjadi pada peralatan pasar Eropa dan Persemakmuran.

Benang JIC

Perlengkapan Dewan Industri Bersama menggunakan segel suar 37 derajat pada ulir paralel, memberikan segel logam-ke-logam yang kuat yang bekerja dengan baik di bawah getaran dan banyak digunakan di seluruh sistem hidrolik Amerika Utara.

Utas ORFS

Perlengkapan Segel Muka O-ring menggunakan O-ring muka datar, bukan segel suar atau ulir, sehingga memberikan salah satu sambungan paling tahan bocor yang tersedia untuk aplikasi hidraulik bertekanan tinggi.

Benang Metrik

Perlengkapan ulir metrik, sering kali dipasangkan dengan kerucut 24 derajat dan cincin-O, umum digunakan pada mesin buatan Eropa dan semakin banyak digunakan pada peralatan yang dirancang untuk pasar global.

Gambar 3: Kemampuan tekanan referensi umum berdasarkan geometri ulir dan segel. Peringkat sebenarnya bervariasi menurut ukuran pemasangan, bahan, dan desain pabrikan.

Pilihan Bahan dan Pelapis untuk Perlengkapan Selang Industri

Baja karbon tetap menjadi material bodi pemasangan yang paling umum untuk servis hidraulik umum, biasanya diakhiri dengan pelapisan seng atau seng-nikel untuk menahan korosi permukaan selama penyimpanan dan penggunaan di lapangan. Perlengkapan baja tahan karat membutuhkan biaya mesin yang lebih mahal, namun ketahanan terhadap korosi jauh lebih baik di lingkungan kelautan, bahan kimia, makanan, dan farmasi di mana pencucian atau paparan garam merupakan hal yang rutin. Perlengkapan kuningan muncul terutama pada saluran udara dan air bertekanan rendah di mana kemampuan mesin dan ketahanan korosi sedang lebih penting daripada kapasitas tekanan maksimum.

Gambar 4: Perbandingan relatif antara lima faktor praktis pada skala referensi teknik lima poin umum.

Industri Yang Mengandalkan Fitting Selang Industri

Perlengkapan selang standar industri dan industri muncul di mana pun cairan atau gas perlu dipindahkan melalui sambungan yang fleksibel daripada melalui pipa yang kaku. Sektor umum meliputi:

• Sirkuit hidrolik mesin konstruksi dan pemindah tanah
• Peralatan pertanian dan implementasi hidrolika
• Sistem fluida kelautan dan kapal
• Perpipaan pabrik pengolahan metalurgi dan minyak bumi
• Jalur pemrosesan makanan dan farmasi yang memerlukan perlengkapan sanitasi
• Peralatan pendukung penerbangan luar angkasa dan darat dirgantara

Setiap sektor cenderung memilih kombinasi bahan, standar benang, dan metode penyegelan tertentu berdasarkan cairan yang ditangani, lingkungan sekitar, dan seberapa sering sambungan dibongkar untuk pemeliharaan.

Perlengkapan Selang Khusus dan Perlengkapan Selang OEM

Perlengkapan katalog standar mencakup sebagian besar aplikasi, namun beberapa tata letak peralatan memerlukan pemasangan selang khusus yang dibuat berdasarkan sudut tikungan, panjang, atau konfigurasi port tertentu yang tidak dapat ditandingi oleh suku cadang katalog. Perlengkapan selang OEM, diproduksi sesuai gambar atau bagian sampel milik pelanggan, memungkinkan pembuat peralatan mengintegrasikan pemasangan yang cocok dengan selubung dan persyaratan pemasangan yang tepat daripada mengadaptasi tata letak di sekitar suku cadang standar.

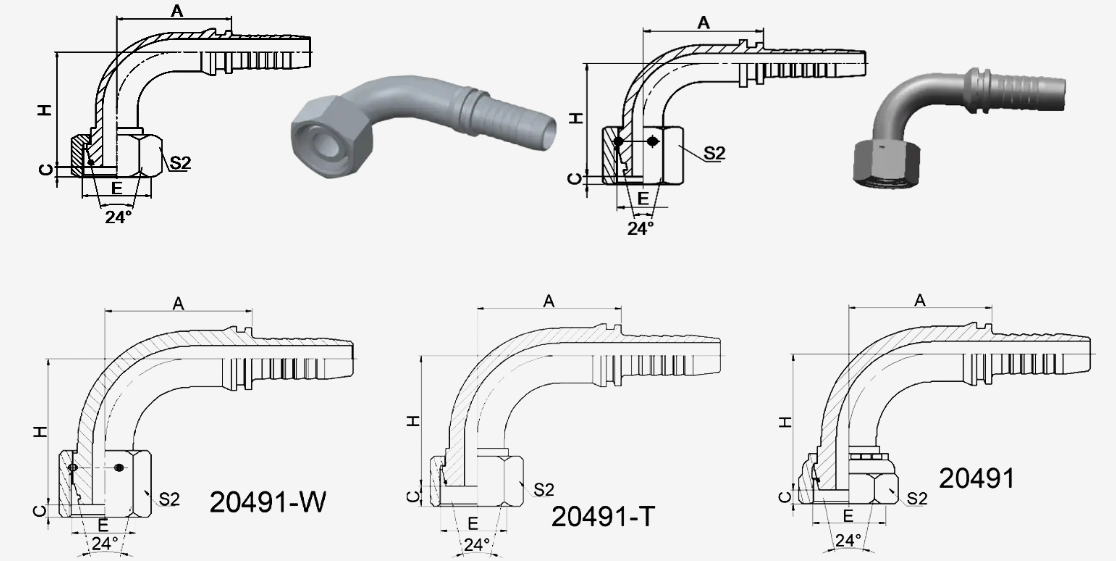

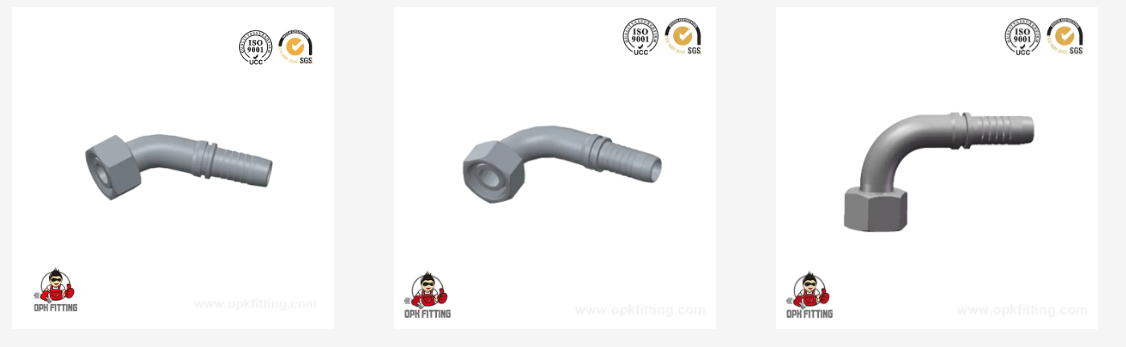

Sambungan siku adalah permintaan khusus yang umum, karena sudut dan radius tikungan sangat bervariasi antar desain alat berat. Memproduksi sambungan siku melalui proses pembentukan integral dengan pemanas frekuensi tinggi dan penyok pipa yang dikendalikan komputer umumnya memiliki konsistensi dimensi yang lebih ketat di seluruh proses produksi dibandingkan alat kelengkapan yang dirakit dari segmen las terpisah.

Praktik Terbaik Instalasi dan Crimping

Teknik perakitan yang benar melindungi integritas segel dan masa pakai fitting selang hidrolik. Data lapangan dari operasi crimping secara konsisten menunjukkan sejumlah kecil langkah yang mencegah sebagian besar kegagalan awal.

1. Potong persegi selang menggunakan alat pemotong selang yang tepat, bukan gergaji tangan, karena potongan miring mencegah kontak ferrule secara merata.
2. Lepaskan hanya penutup luar jika desain pemasangan memerlukan selang yang diselipkan, mengikuti panjang strip pemasangan dari produsen secara tepat.
3. Masukkan selang sepenuhnya ke dalam fitting sebelum melakukan crimping sehingga lapisan penguat berada di bawah seluruh panjang ferrule.
4. Atur mesin crimping ke ukuran cetakan dan tekanan yang ditentukan untuk kombinasi fitting dan selang tersebut.
5. Jalankan uji tekanan percobaan pada rakitan yang telah selesai sebelum digunakan untuk memastikan tidak ada rembesan pada antarmuka crimp atau ulir.
6. Bilas dan tutup rakitan yang sudah jadi untuk mencegah kontaminasi pada lubang sebelum pemasangan.

Memilih Produsen Pemasangan Selang Industri

Memilih produsen pemasangan selang industri atau pemasok pemasangan selang industri melibatkan melihat melewati halaman katalog menuju kemampuan produksi, karena kualitas crimp yang konsisten dan keakuratan dimensi di seluruh proses pesanan penuh sama pentingnya dengan bagian sampel awal.

Pabrik Peralatan Hidraulik FITTING OPK adalah salah satu contoh pabrik pemasangan selang yang dibangun berdasarkan produksi pipa hidrolik dan adaptor, yang mencakup perlengkapan selang, adaptor, dan selang hidrolik fleksibel dalam berbagai tingkat dan ukuran tekanan. Produk dari fasilitas semacam ini biasanya diterapkan pada sistem pengangkutan hidrolik dan fluida dalam permesinan, metalurgi, minyak bumi, konstruksi, pembuatan kapal, peralatan darat dirgantara, pertanian, farmasi, dan pengaturan pemrosesan makanan. Pabrik ini beroperasi dari Kota Ningbo di Provinsi Zhejiang, Tiongkok, wilayah dengan basis produksi pipa hidrolik yang telah lama berdiri dan infrastruktur transportasi yang kuat untuk jalur ekspor laut dan udara.

Langkah-langkah manufaktur di fasilitas semacam ini biasanya meliputi pemotongan pipa, pengupasan karet, crimping selang, pengujian tekanan percobaan, dan pembilasan, didukung oleh kapasitas pemesinan CNC untuk badan fitting itu sendiri. Saat membandingkan produsen alat kelengkapan selang industri dengan yang lain, para insinyur biasanya bertanya tentang jumlah mesin CNC dan kapasitas produksi umum, kemampuan pengujian internal untuk sifat fisik dan dimensi, dan apakah pabrik tersebut mendukung alat kelengkapan selang OEM yang dibuat berdasarkan gambar pelanggan dan produksi katalog standar secara berdampingan.
